Shield RMSc footprint standartas

2025 m. vasaris 18 d.

Kokius kolimatorius galėsite montuoti ant ,laikiklio su RMSc arba Shield RMSc footprint? Ar galėsite sumontuoti Sig Sauer Romeo Zero ant tos pačios plokštelės kaip ir Shield RMSc? Šiame straipsnyje aptariame visą Shield RMSc footprint suderinamumą.

Footprint suderinamumo paaiškinimas

Ką reiškia „footprint“? Terminas footprint reiškia optinio įrenginio pagrindo lizdų ir varžtų skylių struktūrą.

O ką reiškia, jei footprint yra suderinami?

Kiekvienas optinis taikiklis turi tam tikrą montavimo pagrindą. Pagrindą sudaro įvairiose pozicijose esantys kaiščiai ir varžtų skylės, naudojamos taikikliui pritvirtinti prie laikiklių. Jei bet kurie du taikikliai naudoja tą patį montavimo pagrindą, sakome, kad jie turi tą patį footprint.

Šiame straipsnyje parodome, kurie kolimatoriai turi tą patį footprint.

Shield RMSc footprint raštas

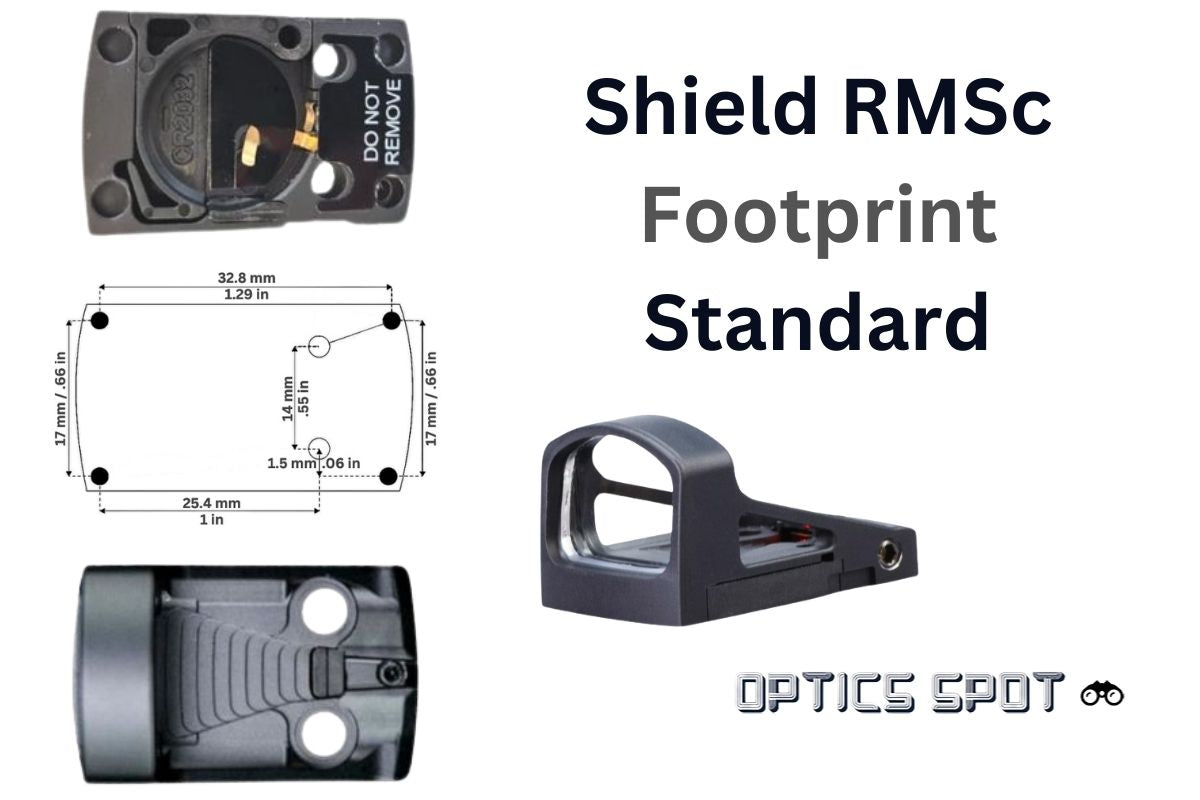

Shield RMSc footprint sudaro keturi lizdai taikiklio kampuose ir dvi varžtų skylės galinėje taikiklio dalyje.

Tiek priekiniai, tiek galiniai lizdai yra 17mm / 0.66 inches atstumu vienas nuo kito. Atstumas nuo galinių lizdų iki priekinių lizdų yra 32,8mm / 1.29 inches. Šių keturių lizdų padėtis atitinka kaiščių padėtį, esančią ant bet kurio šio standarto laikiklio montavimo paviršiaus.

Varžtų skylės yra optinio įrenginio galinėje dalyje. Jos skirtos taikikliui pritvirtinti prie laikiklių. Šios dvi varžtų skylės yra 14mm / 0.55 inches atstumu viena nuo kitos.

Varžtai, kurie turi būti naudojami šioms varžtų skylėms, visada yra įtraukti į komplektą su taikikliu.

Suderinami kolimatoriai

RMSc footprint naudoja ir daugelis kitų gamintojų rinkoje.

Žemiau rasite pilną red dot taikiklių, kurie tinka Shield RMSc footprint, sąrašą.

Osight SE [raudona]

(4)

€239,95 EUR

Yra sandėlyje

Peržiūrėti detales
Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle kolimatorius

(3)

€189,00 EUR

Yra sandėlyje

Peržiūrėti detales
Osight K

(1)

€189,95 EUR

Yra sandėlyje

Peržiūrėti detales
Vector Optics Frenzy-S 1x17x24 MIC

(2)

€139,00 EUR

Yra sandėlyje

Peržiūrėti detales
Sightmark Mini Shot A-Spec M3 Micro Reflex Sight kolimatorius

(1)

€144,99 EUR

Yra sandėlyje

Peržiūrėti detales
Išparduota

Vortex Defender CCW

(2)

€320,00 EUR

Peržiūrėti detales
Osight SE [žalia] | 6 MOA

(3)

€239,95 EUR

Yra sandėlyje

Peržiūrėti detales
Osight S

€299,95 EUR

Yra sandėlyje

Peržiūrėti detales

Kaip sumontuoti kolimatorių su Shield RMSc footprint

Tai priklauso nuo to, ant kokio įrenginio norite jį sumontuoti.

Ar montuosite jį ant picatinny laikiklio? T. y. ginklo su Picatinny bėgeliu? Tuomet jums reikia ieškoti picatinny laikiklio su Shield RMSc footprint.
O gal montuosite jį ant pistoleto? Ir ar pistoletas bus Optics Ready (su pistoleto spynos išpjova red dot taikikliui)? Tuomet jums reikia ieškoti kolimatoriaus laikiklio su Shield RMSc footprint.
O gal tai bus standartinis pistoletas be tokios išpjovos? Tuomet jums reikia ieškoti optikos plokštelės su Shield RMSc footprint.

Kiti footprint standartai

Yra daug skirtingų kolimatorių pagrindų, tačiau kiti dažniausiai pasitaikantys yra šie:
