Holosun K-series footprint standartas

Holosun K-series footprint standard

Kokius kolimatorius galėsite sumontuoti ant to paties laikiklio kaip ir Holosun K-series modelius? Ar galėsite įdiegti Trijicon RMR ant tos pačios plokštelės kaip ir K-series optiką? Šiame straipsnyje aptariame pilną Holosun K-series footprint suderinamumą.

Footprint suderinamumo paaiškinimas

Ką reiškia „kolimatorius footprint“? Terminas footprint reiškia lizdų ir varžtų skylių struktūrą optinio įtaiso pagrinde.

O ką reiškia, jei footprint suderinami?

Kiekvienas optinis taikiklis turi pagrindą tvirtinimui. Pagrindą sudaro kaiščiai įvairiose vietose ir skylės varžtams, naudojamiems taikiklio tvirtinimui prie adapterio plokštelės arba laikiklio. Jei du taikikliai naudoja tą patį pagrindą tvirtinimui, sakome, kad jie turi tą patį footprint.

Šiame straipsnyje parodome, kurie kolimatoriai turi tą patį footprint.

Holosun K-series footprint raštas

K-serijos kolimatoriaus footprint yra Shield RMSc standarto modifikacija. Lyginant su Shield standartu, K-serija neturi lizdų įrenginio gale, o priekiniai lizdai yra šiek tiek mažiau gilūs. Tai reiškia, kad norint pritaikyti kolimatorių Shield standartui, reikėtų nupjauti galinius kaiščius ir patrumpinti priekinius kaiščius.

Tačiau modifikacija turi papildomų rizikų – galite sugadinti laikiklį. Taip pat dėl tokios modifikacijos prarasite laikiklio garantiją. Dėl šios priežasties K-serijos footprint laikome atskiru tvirtinimo standartu, o ne Shield RMSc standartu.

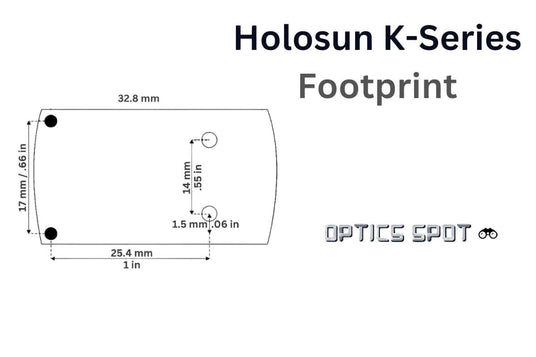

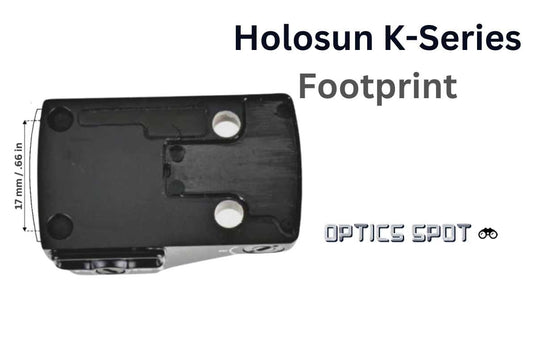

Holosun K-serijos šabloną sudaro du lizdai priekinėse kampuose taikiklio priekyje ir dvi varžtų skylės taikiklio gale.

Priekiniai lizdai yra 17 mm / 0,66 colio atstumu vienas nuo kito. Šių dviejų lizdų padėtis atitinka kaiščių padėtį, esančią bet kurio šio standarto laikiklio tvirtinimo paviršiuje.

Varžtų skylės yra optinio įrenginio galinėje dalyje. Jos skirtos taikiklio tvirtinimui prie laikiklių. Šios dvi varžtų skylės yra 14 mm / 0,55 colio atstumu viena nuo kitos.

Varžtai, skirti šioms skylėms, visada įtraukti į komplektą su taikikliu.

Suderinami kolimatoriai

Holosun K-serijos footprint turi tik keli kiti Holosun gamybos modeliai.

Žemiau rasite visą sąrašą kolimatoriaus taikiklių, kurie veiks su K-serijos kolimatoriaus footprint.

Holosun K-serie standard

Holosun

Kolimatoriai su Holosun K-serijos footprint

Peržiūrėti viską

Kaip sumontuoti kolimatorių su Holosun K-serijos footprint

Viskas priklauso nuo to, ant kokio įrenginio norite jį montuoti.

Kiti footprint standartai

Yra daug skirtingų kolimatoriaus taikiklių pagrindų, tačiau kiti dažniausiai pasitaikantys yra šie:
