Trijicon RMR footprint standartas

Trijicon RMR footprint standard

Kokie kolimatoriai tiks su Trijicon laikikliu? Ar galėsite sumontuoti Holosun 507C ant tos pačios plokštelės kaip ir Trijicon RMR red dot taikiklį? Šiame straipsnyje aptariame visą footprint suderinamumą.

Footprint suderinamumo paaiškinimas

Ką reiškia „footprint“? Terminas footprint reiškia optinio įrenginio pagrindo lizdų ir varžtų skylių struktūrą.

O ką reiškia, jei footprint yra suderinami? Kiekvienas optinis taikiklis turi tam tikrą montavimo pagrindą. Pagrindą sudaro skirtingose vietose esantys kaiščiai ir skylės varžtams, naudojamiems taikikliui pritvirtinti prie laikiklio.

Jei bet kurie du taikikliai naudoja tą patį montavimo pagrindą, sakome, kad jie turi tą patį footprint. Šiame straipsnyje parodome, kurie kolimatoriai turi tą patį footprint.

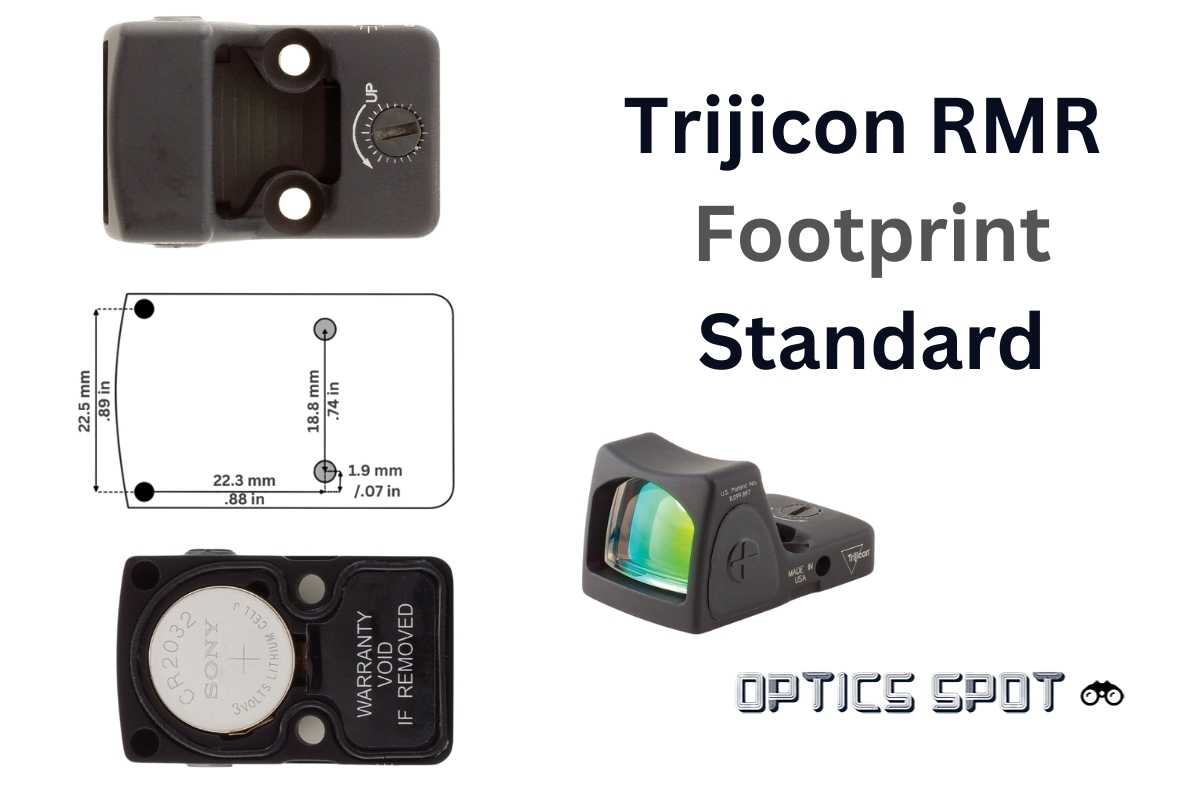

Trijicon RMR footprint raštas

RMR footprint sudaro du lizdai priekyje ir dvi varžtų skylės taikiklio viduryje.

Priekiniai lizdai yra 22,5 mm / 0.89 colio atstumu vienas nuo kito, kiekvienas įrengtas taikiklio priekinės dalies kampe. Šių dviejų lizdų padėtis atitinka kaiščių padėtį, esančią ant bet kurio šio standarto laikiklio tvirtinimo paviršiaus.

Varžtų skylės yra maždaug optinio įrenginio viduryje. Jos skirtos taikiklio tvirtinimui prie laikiklio. Šios dvi varžtų skylės yra 18,8 mm / 0.74 colio atstumu viena nuo kitos.

Varžtai, skirti šioms varžtų skylėms, visada yra įtraukti į taikiklio pakuotę.

Suderinami kolimatoriai

RMR yra vienas iš dažniausiai pasitaikančių footprint rinkoje.

Žemiau rasite pilną mechaninių taikiklių, kurie veiks su Trijicon footprint, sąrašą.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Kolimatoriai su Trijicon RMR footprint

Peržiūrėti viską

Kaip sumontuoti kolimatorių su Trijicon RMR footprint

Viskas priklauso nuo to, ant kokio įrenginio norite jį sumontuoti.

Kiti footprint standartai

Yra daug skirtingų kolimatorių mechaninių taikiklių pagrindų, tačiau kiti dažniausiai pasitaikantys yra šie:
