Holosun K-series footprint standartas

Holosun K-series footprint standard

Kokius kolimatorius galėsite montuoti ant to paties laikiklio kaip ir Holosun K-series modelius? Ar galėsite sumontuoti Trijicon RMR ant tos pačios plokštelės kaip ir K-series optiką? Šiame straipsnyje aptariame visą Holosun K-series footprint suderinamumą.

Footprint suderinamumo paaiškinimas

Ką reiškia „kolimatoriaus footprint“? Terminas footprint reiškia optinio įrenginio pagrinde esančių lizdų ir varžtų skylių struktūrą.

O ką reiškia, jei footprint yra suderinami?

Kiekvienas optinis taikiklis turi tam tikrą montavimo pagrindą. Pagrindą sudaro įvairiose vietose esantys kaiščiai ir skylės varžtams, naudojamiems taikikliui pritvirtinti prie adapterio plokštelės arba laikiklio. Jei bet kurie du taikikliai naudoja tą patį montavimo pagrindą, sakome, kad jie turi tą patį footprint.

Šiame straipsnyje parodome, kurie kolimatoriai turi tą patį footprint.

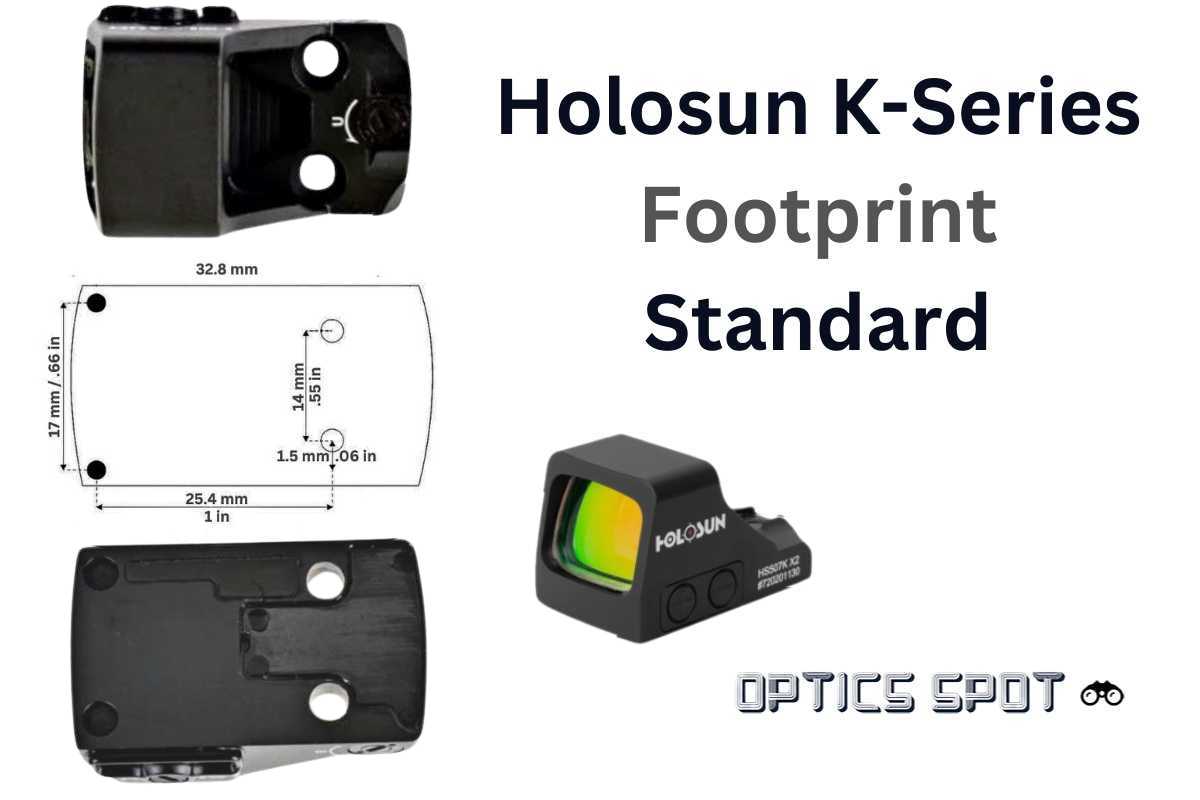

Holosun K-series footprint raštas

K-series kolimatoriaus footprint yra Shield RMSc standarto modifikacija. Palyginti su Shield standartu, K-serie neturi lizdų įrenginio gale, o priekiniai lizdai taip pat yra šiek tiek ne tokie gilūs. Tai reiškia, kad norėdami pritaikyti kolimatorių Shield standartui, turėtumėte nupjauti galinius kaiščius ir patrumpinti priekinius kaiščius.

Tačiau modifikavimas kelia ir kitų rizikų – galite pažeisti laikiklį. Be to, dėl tokios modifikacijos prarasite tokio laikiklio garantiją. Dėl  to K-series footprint aptariame kaip atskirą montavimo standartą, o ne kaip Shield RMSc standartą.

Holosun K-series raštą sudaro du lizdai priekinės taikiklio dalies priekiniuose kampuose ir dvi varžtų skylės galinėje taikiklio dalyje.

Priekiniai lizdai yra 17 mm / 0.66 colio atstumu vienas nuo kito. Šių dviejų lizdų padėtis atitinka kaiščių, esančių ant bet kurio šiam standartui skirto laikiklio montavimo paviršiaus, padėtį.

Varžtų skylės yra optinio įrenginio galinėje dalyje. Jos naudojamos taikiklio tvirtinimui prie laikiklių. Šios dvi varžtų skylės yra 14 mm / 0.55 colio atstumu viena nuo kitos.

Varžtai, kurie turi būti naudojami šioms varžtų skylėms, visada yra įtraukti į pakuotę kartu su taikikliu.

Suderinami kolimatoriai

Holosun K-series footprint naudojamas tik keliuose kituose Holosun gaminamuose modeliuose.

Žemiau rasite pilną kolimatoriaus taikiklių, kurie veiks su K-series red dot footprint, sąrašą.

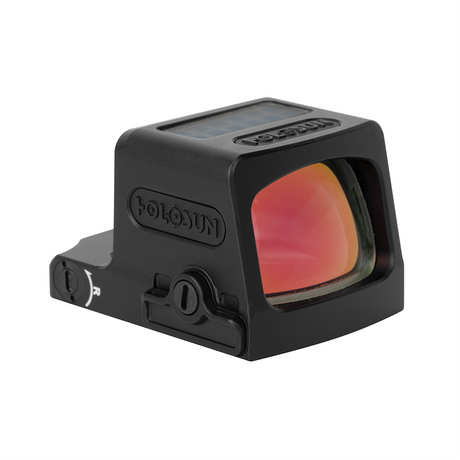

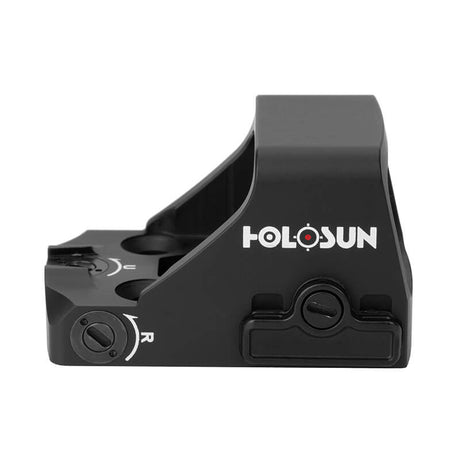

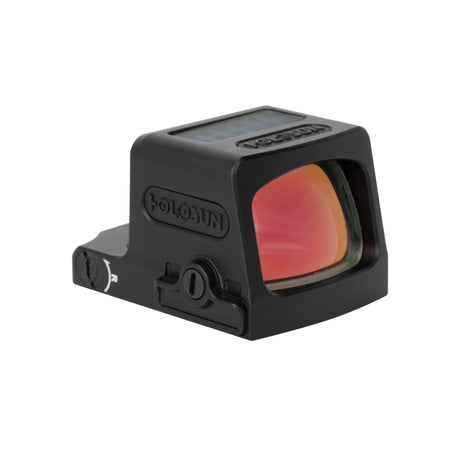

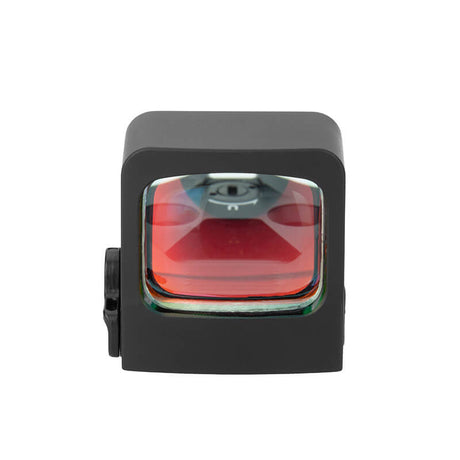

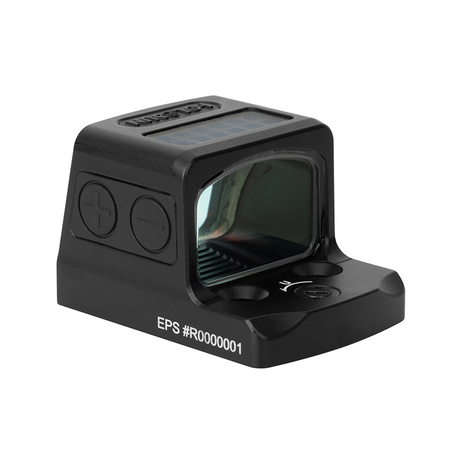

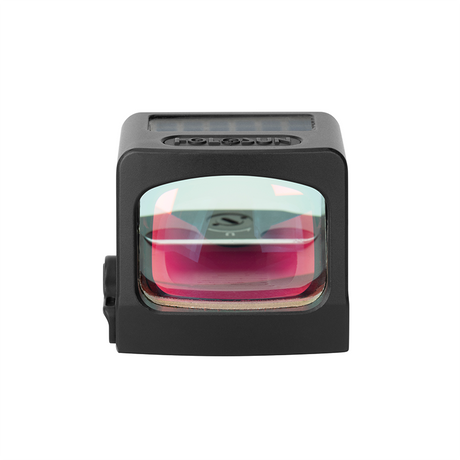

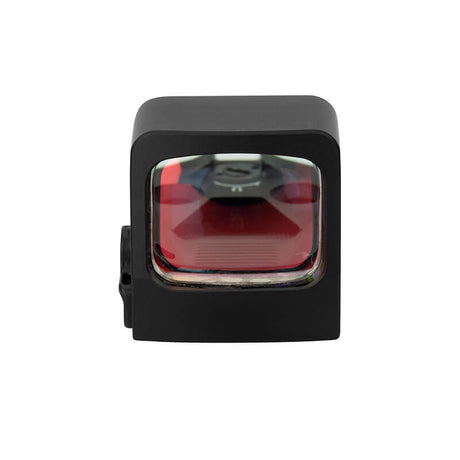

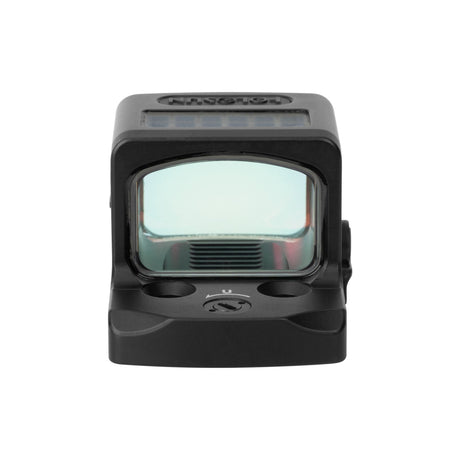

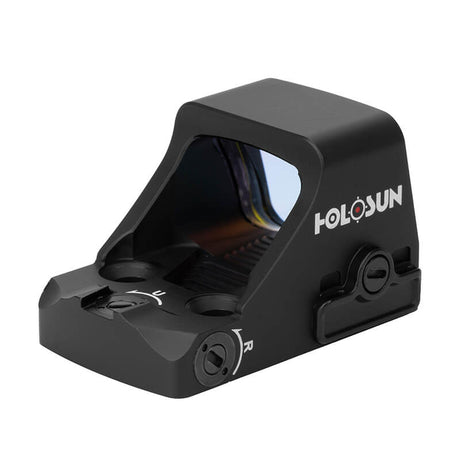

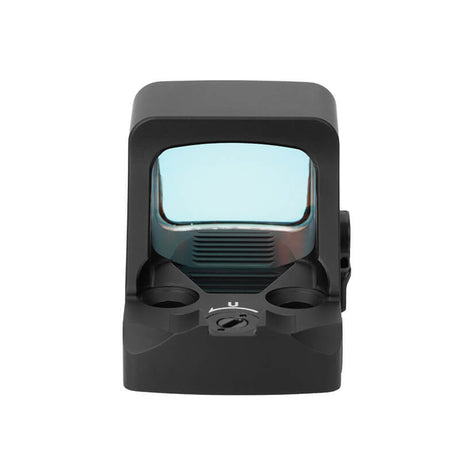

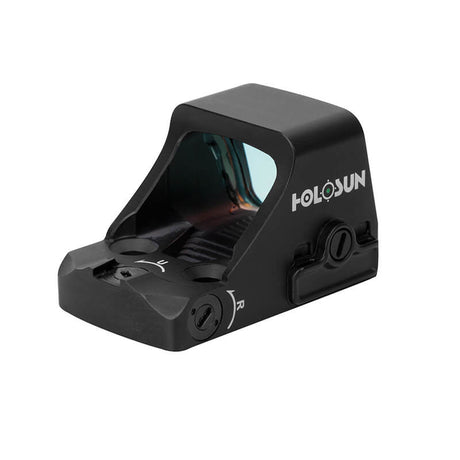

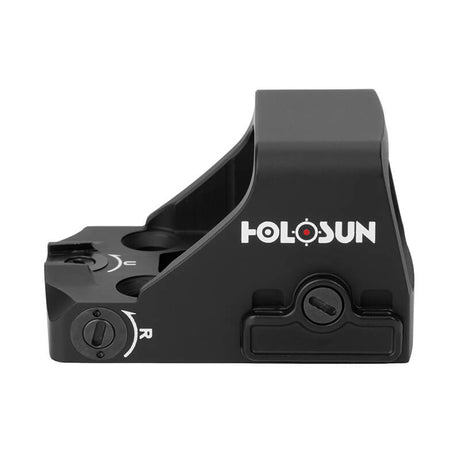

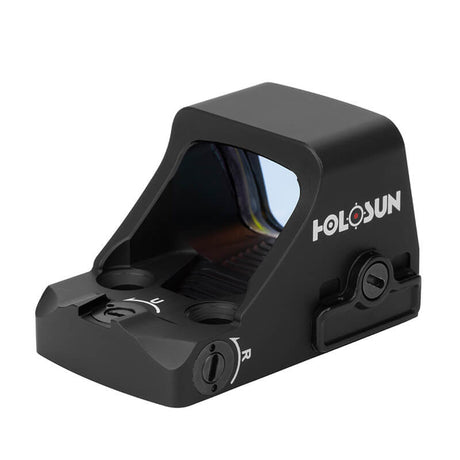

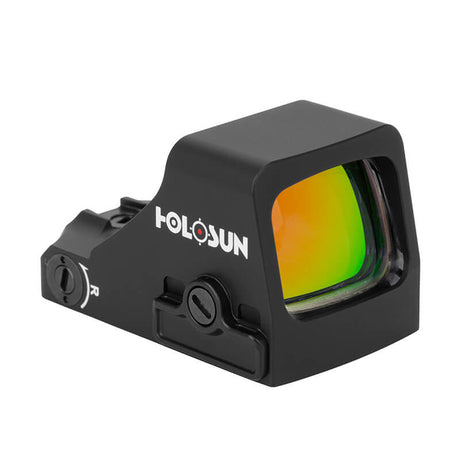

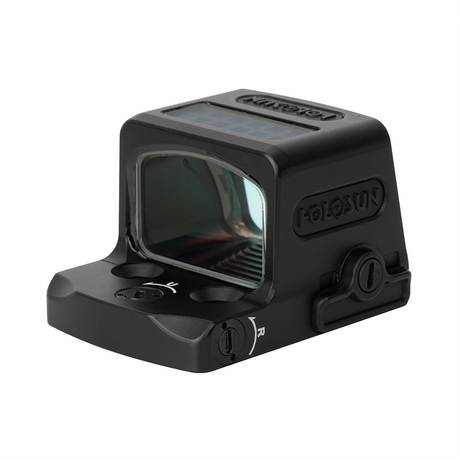

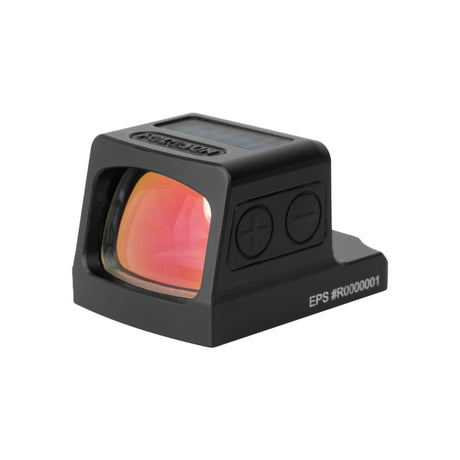

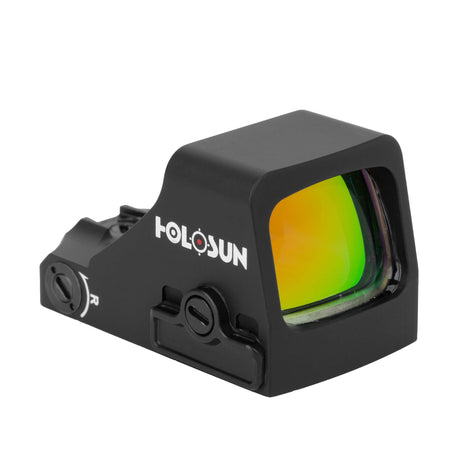

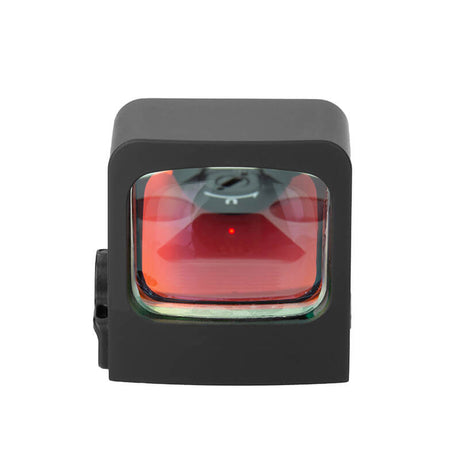

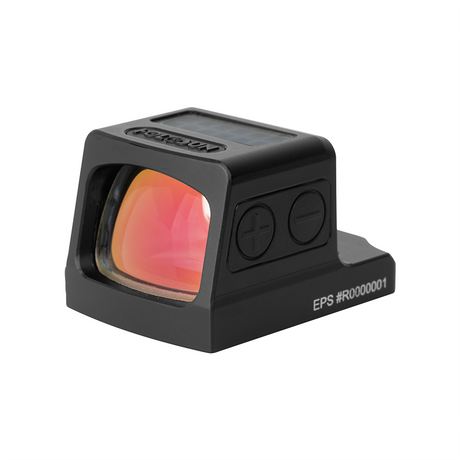

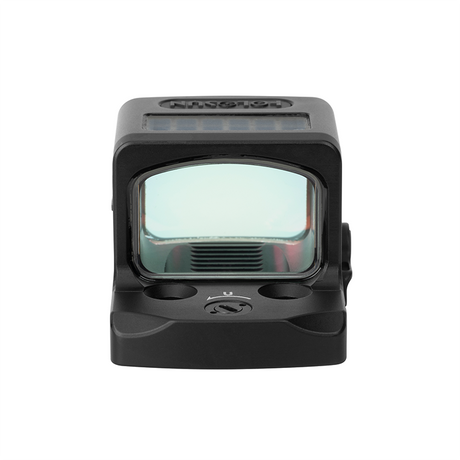

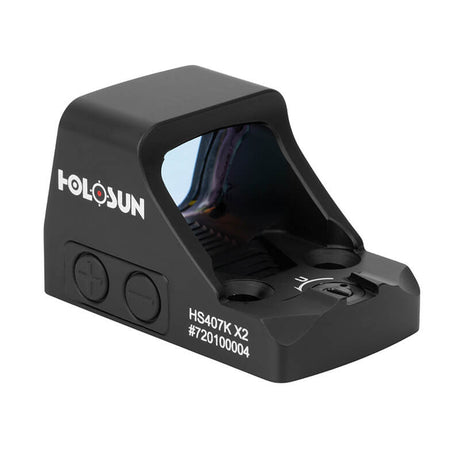

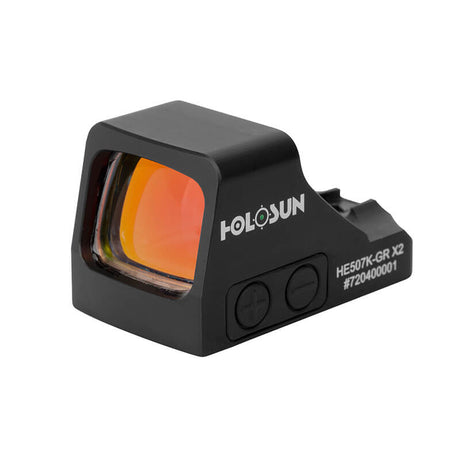

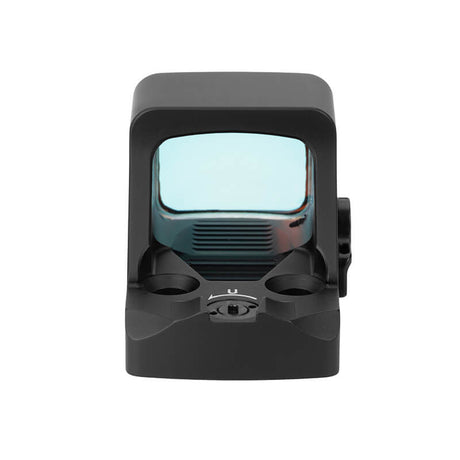

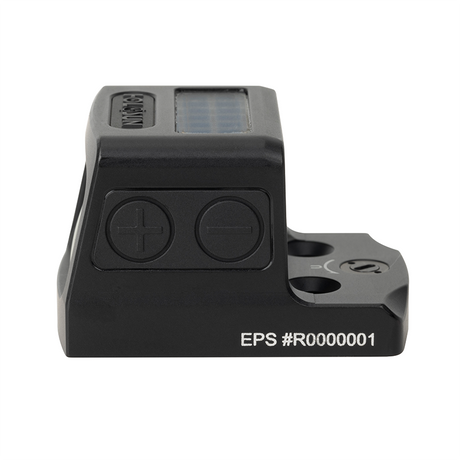

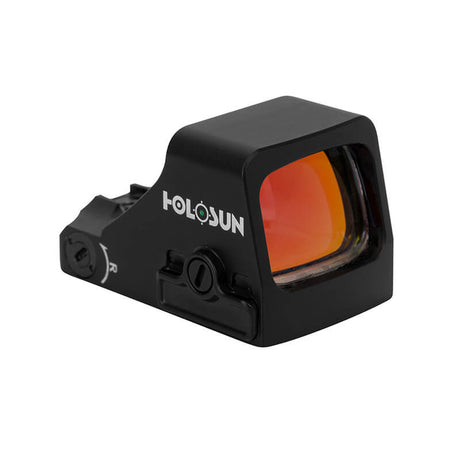

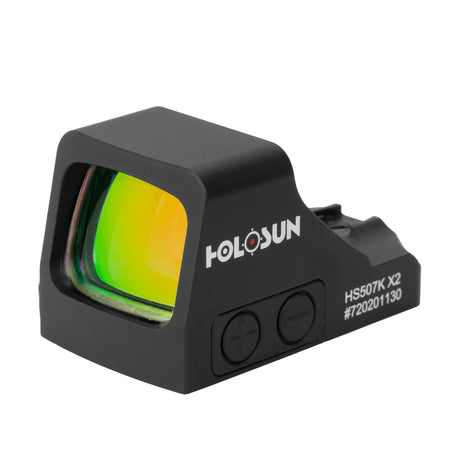

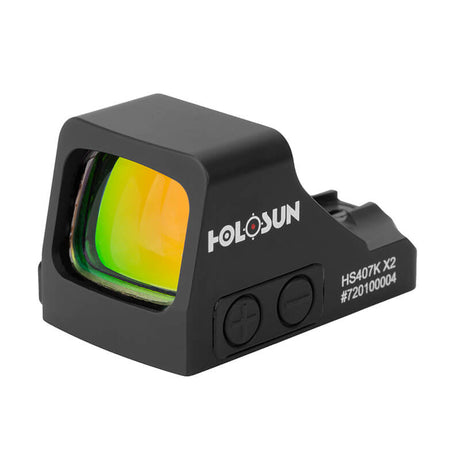

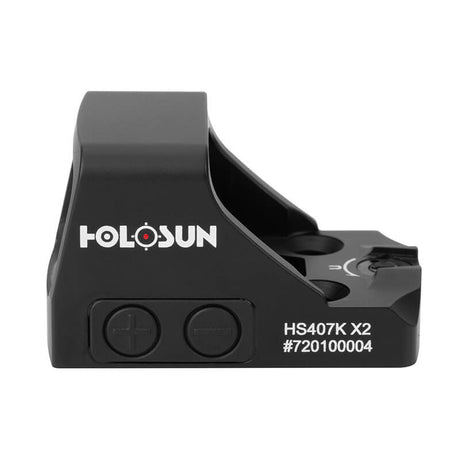

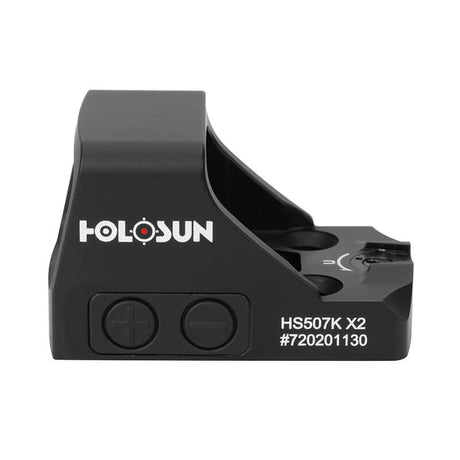

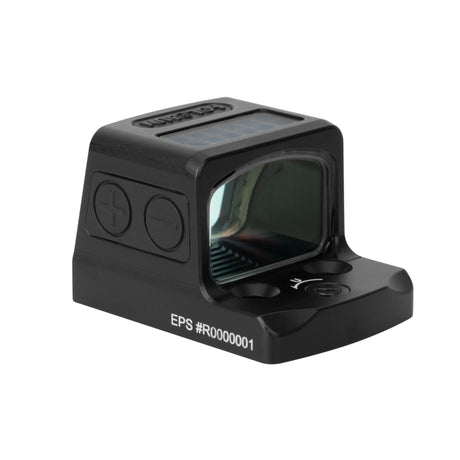

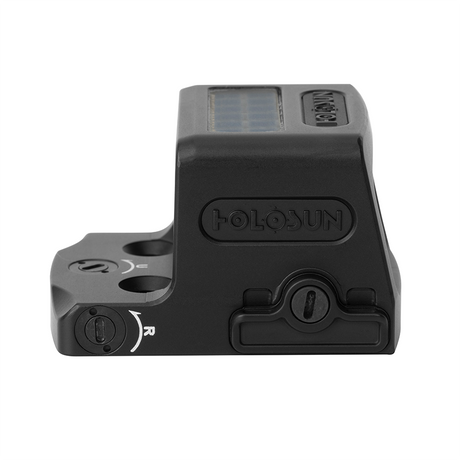

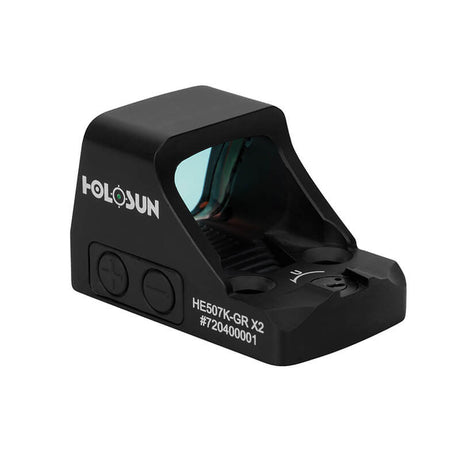

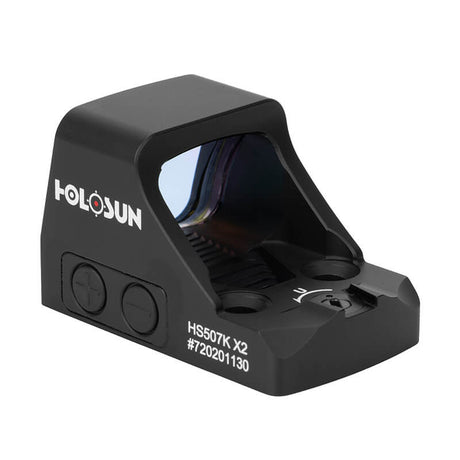

Kolimatoriai su Holosun K-serie footprint

Peržiūrėti viską

Kaip sumontuoti kolimatorių su Holosun K-series footprint

Viskas priklauso nuo to, ant kokio įrenginio norite jį sumontuoti.

Kiti footprint standartai

Yra daug skirtingų kolimatoriaus taikiklių pagrindų, tačiau kiti dažniausiai pasitaikantys yra šie:
