Vortex Venom footprint standartas

Vortex Venom footprint standartą sudaro du priekiniai lizdai ir du galiniai lizdai. Taip pat taikiklio viduryje yra dvi varžtų skylės.

Šis standartas naudojamas pirmiausia kolimatoriams, skirtiems pilno dydžio ir kompaktiško dydžio pistoletams. Subkompaktiškiems modeliams šis footprint yra kiek per platus.

Footprint schema

Kaip atrodo Vortex Venom footprint schema? Schema su visomis detalėmis pateikta žemiau.

• yra du priekiniai lizdai, nutolę vienas nuo kito 20 mm [0.79 in],
• du galiniai lizdai, kurie taip pat yra 20 mm [0.79 in] atstumu vienas nuo kito, ir
• taip pat dvi varžtų skylės kolimatoriaus footprint centre, kurios leidžia pritvirtinti kolimatorių prie plokštelės arba kolimatoriaus laikiklio

Tvirtinimas

Jei norite sumontuoti kolimatorių, kuris suderinamas su Vortex Venom footprint, ant savo pistoleto, turite du pasirinkimus: plokšteles ir laikiklius.

• plokštelės tinka Optics Ready modeliams su Optics Ready išpjova spynoje,
• laikikliai tinka standartiniams modeliams ir veikia kaip galinis taikiklis pakaitalas dovetail išpjovoje.

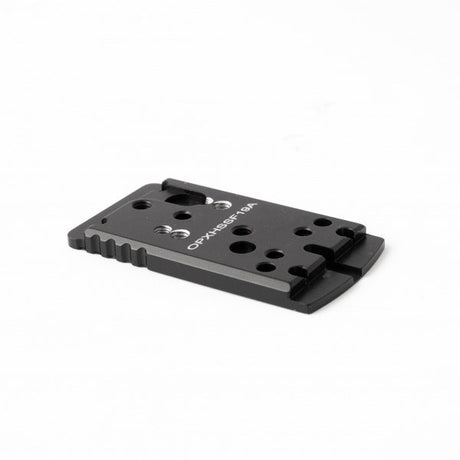

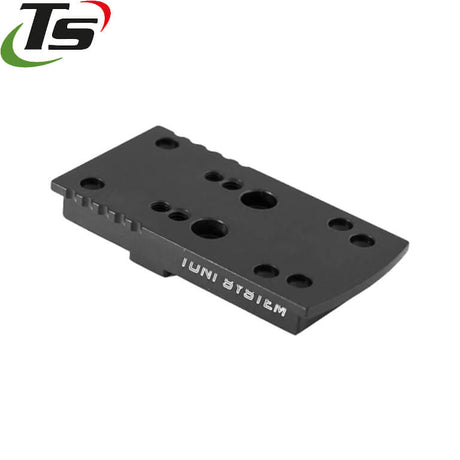

Plokštelės su Vortex Venom footprint

Čia galite rasti tinkamas plokšteles, kurios leidžia montuoti kolimatorius su Vortex Venom footprint standartu. Visas suderinamų kolimatorių sąrašas pateiktas žemiau.

Laikikliai su Vortex Venom footprint

Čia galite rasti tinkamus laikiklius, kurie leidžia montuoti kolimatorius su Vortex Venom footprint standartu. Visas suderinamų kolimatorių sąrašas pateiktas žemiau.

Suderinami kolimatoriai

Žemiau rasite atnaujintą kolimatorių, suderinamų su Vortex Venom footprint, sąrašą.

Tai reiškia, kad šie kolimatoriai tiks ant visų aukščiau išvardytų kolimatoriaus plokštelių arba kolimatoriaus laikiklių.
